Водосчетчик ВСХ

Водосчетчики Dу=15, 20, 25, 32, 40 мм - крыльчатые, сухоходные.
типа ВСХ-15, ВСХ-20, ВСХ-25, ВСХ-32, ВСХ-40 работают в диапазоне температур +5...+50 °С (холодная вода) имеют счетную головку с роликовым и стрелочными указателями, и показывают измеренный объем в куб. м и его долях.

Код: 00000571588

дог.

Купить

Водосчетчики крыльчатые с диаметрами условного прохода 15, 20, 25, 32 и 40 мм предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения при давлении до 1,6 МПа (16 кгс/см²) и диапазоне температур +5...+50 °С (холодная вода) и +5...+90 °С (для Dу-15,20 мм горячая вода) или +5...+150 °С (для Dу-25-250 мм горячая вода).

Основные технические характеристики:

Параметры	Значение
Диапазон температур ВСХ.	+5... +50 °C
Наименьший Qmin, класс В (класс А): для ВСХ-15; для ВСХ-20; для ВСХ-25; для ВСХ-32; для ВСХ-40.	0,03 (0,06); 0,05 (0,1); 0,14; 0,24; 0,3.
Переходный Qt, класс В (класс А): для ВСХ-15; для ВСХ-20; для ВСХ-25; для ВСХ-32; для ВСХ-40.	0,12 (0,15); 0,2 (0,25); 0,35; 0,6; 1.
Эксплуатационный Qэ, класс А и класс В: для ВСХ-15; для ВСХ-20; для ВСХ-25; для ВСХ-32; для ВСХ-40.	1,5; 2,5; 3,5; 6; 10.
Номинальный Qnom, класс А и класс В: для ВСХ-15; для ВСХ-20; для ВСХ-25; для ВСХ-32; для ВСХ-40.	1,5; 2,5; 3,5; 6; 10.
Наибольший Qmax, класс А и класс В: для ВСХ-15; для ВСХ-20; для ВСХ-25; для ВСХ-32; для ВСХ-40.	3; 5; 7; 12; 20.
Порог чувствительности: для ВСХ-15; для ВСХ-20; для ВСХ-25; для ВСХ-32; для ВСХ-40.	0,01; 0,02; 0,05; 0,09; 0,15.
Цена одного импульса, л/имп. нормальная (по заказу): для ВСХ-15, 20; для ВСХ-25, 32; для ВСХ-40.	1 (10); 10; 100 (10).
Наибольшее количество воды 1000 м³ измеряемое водосчетчиком за сутки: для ВСХ-15; для ВСХ-20; для ВСХ-25; для ВСХ-32; для ВСХ-40.	0,038; 0,063; 0,087; 0,15; 0,25.
Наибольшее количество воды 1000 м³ измеряемое водосчетчиком за месяц: для ВСХ-15; для ВСХ-20; для ВСХ-25; для ВСХ-32; для ВСХ-40.	1,125; 1,875; 2,625; 4,5; 7,5.
Емкость указателя счетного механизма, м³: для ВСХ-15, 20; для ВСХ-25, 32, 40.	99 999; 999 999.
Цена деления, м³: для ВСХ-15, 20; для ВСХ-25, 32, 40.	0,00005; 0,0005.
Присоединение к трубопроводу.	резьбовое
Присоединение к трубопроводу: для ВСХ-15; для ВСХ-20; для ВСХ-25; для ВСХ-32; для ВСХ-40.	3/4",1"; 1"; 5/4"; 3/2"; 2"
Габаритные размеры монтажной длины в мм, (не более): для ВСХ-15; для ВСХ-20; для ВСХ-25, 32; для ВСХ-40.	110; 130; 260; 300.
Габаритные размеры высоты в мм, (не более): для ВСХ-15, 20; для ВСХ-25, 32, 40.	75; 110;
Габаритные размеры ширины в мм, (не более): для ВСХ-15, 20; для ВСХ-25, 32, 40.	70; 93.
Масса, кг, не более: для ВСХ-15; для ВСХ-20; для ВСХ-25; для ВСХ-32; для ВСХ-40.	0,5 (0,6); 0,6; 2,2; 4,2; 4,7.

Документация

Документ	Размер	Файл
Паспорт (инструкция по эксплуатации).	1,70 Мб

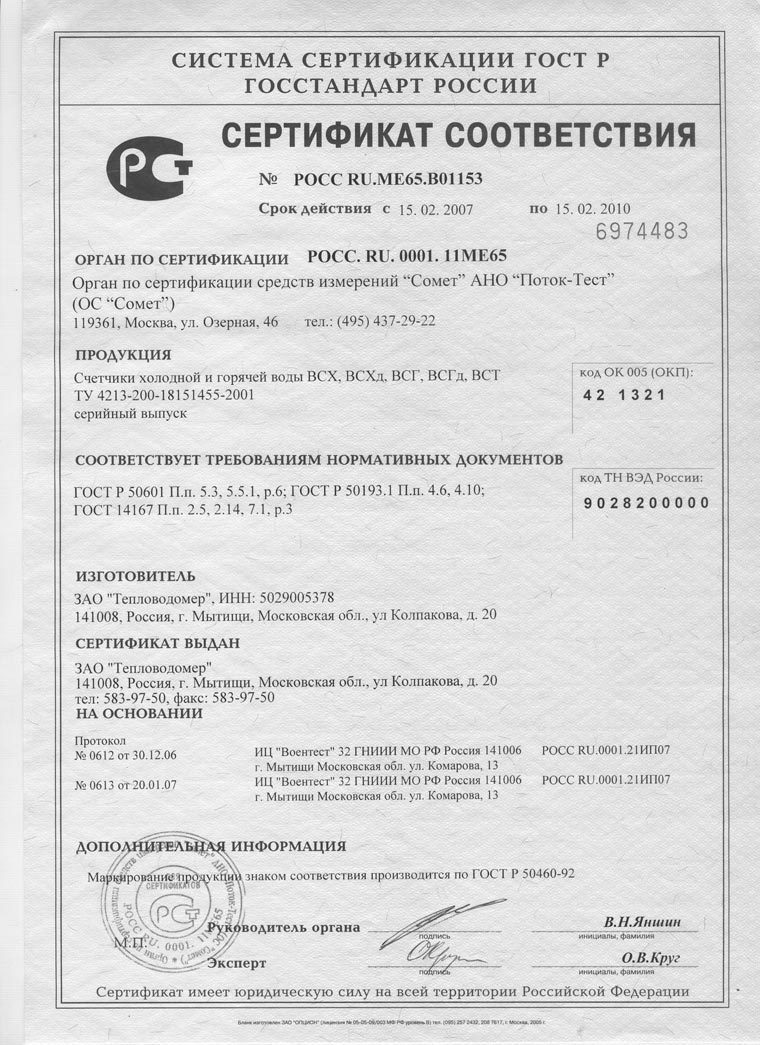

Сертификат соответствия.	0,17 Мб
