Водосчетчик ВМХ, ВМГ

Счетчики холодной и горячей воды турбинные ВМХ/ВМГ предназначены для измерения объема холодной и горячей питьевой воды по СанПиН 2.1.4.559-96 и сетевой воды по СНиП 2.04.07, протекающей по трубопроводу при температуре +5...+50 °С (холодная вода) и +5...+150 °С (горячая вода) и рабочем давлении не более 1,6 МПа (16 кгс/см²).

Код: 00000571589

дог.

Купить

Особенности:

Возможность ремонта путем замены измерительной вставки на месте установки счетчика (измерительные вставки-преобразователи ИПХ имеют самостоятельный сертификат №2745/1 и внесены в Госреестр под № 16186-97);
Счетный механизм герметизирован, допускается работа в затапливаемых колодцах;
Счетчики имеют возможность подключения устройств для дистанционного снятия показаний по высокочастотным и низкочастотным импульсам;
По заказу потребителя счетчики могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт) для дистанционной (телемеханической) передачи низкочастотных импульсов с передаточным коэффициентом (ценой импульса) 1, 10, 100 и 1000 литров;
Гарантийный срок эксплуатации счетчика типа ВМХ- 6 лет, ВМГ- 4 года.

Основные технические характеристики:

Параметры	Значение
Диапазон температур ВМХ.	+5...+50 °С
Расход воды наименьший Qmin: для ВМХ-50; для ВМХ-65; для ВМХ-80; для ВМХ-100; для ВМХ-150; для ВМХ-200.	0,3 м³/ч; 0,45 м³/ч; 0,6 м³/ч; 1,0 м³/ч; 2,0 м³/ч; 4,0 м³/ч.
Расход воды переходный Qt: для ВМХ-50; для ВМХ-65, 80; для ВМХ-100; для ВМХ-150; для ВМХ-200.	0,9 м³/ч; 1,0 м³/ч; 2,5 м³/ч; 4,0 м³/ч; 6,0 м³/ч.
Расход воды номинальный Qnom: для ВМХ-50; для ВМХ-65; для ВМХ-80; для ВМХ-100; для ВМХ-150; для ВМХ-200.	45 м³/ч; 60 м³/ч; 120 м³/ч; 150 м³/ч; 250 м³/ч; 500 м³/ч.
Расход воды наибольший Qmax: для ВМХ-50; для ВМХ-65; для ВМХ-80; для ВМХ-100; для ВМХ-150; для ВМХ-200.	120 м³/ч; 180 м³/ч; 240 м³/ч; 300 м³/ч; 500 м³/ч; 1000 м³/ч.
Расход воды порог чувствительности: для ВМХ-50; для ВМХ-65; для ВМХ-80, 100; для ВМХ-150; для ВМХ-200.	0,15 м³/ч; 0,2 м³/ч; 0,25 м³/ч; 1,0 м³/ч; 1,5 м³/ч.
Дистанционный выходной сигнал («герконный» съем сигнала): для ВМХ-50, 65, 80, 100; для ВМХ-150, 200.	0,1 м³/имп; 10 м³/имп;
Дистанционный выходной сигнал (оптоэлектронный съем сигнала): для ВМХ-50, 65, 80, 100; для ВМХ-150, 200.	0,001 м³/имп; 0,01 м³/имп.
Диапазон температур ВМГ.	+5...+150 °С
Расход воды наименьший Qmin: для ВМГ-50; для ВМГ-65; для ВМГ-80; для ВМГ-100; для ВМГ-150; для ВМГ-200.	0,6 м³/ч; 1,0 м³/ч; 1,4 м³/ч; 2,0 м³/ч; 4,5 м³/ч; 8,0 м³/ч.
Расход воды переходный Qt: для ВМГ-50; для ВМГ-65; для ВМГ-80; для ВМГ-100; для ВМГ-150; для ВМГ-200.	1,8 м³/ч; 2,0 м³/ч; 3,2 м³/ч; 4,8 м³/ч; 12 м³/ч; 20,0 м³/ч.
Расход воды номинальный Qnom: для ВМГ-50; для ВМГ-65; для ВМГ-80; для ВМГ-100; для ВМГ-150; для ВМГ-200.	15 м³/ч; 25 м³/ч; 45 м³/ч; 70 м³/ч; 150 м³/ч; 250 м³/ч.
Расход воды наибольший Qmax: для ВМГ-50; для ВМГ-65; для ВМГ-80; для ВМГ-100; для ВМГ-150, 200.	60 м³/ч; 90 м³/ч; 140 м³/ч; 200 м³/ч; 500 м³/ч.
Расход воды порог чувствительности: для ВМГ-50; для ВМГ-65; для ВМГ-80; для ВМГ-100; для ВМГ-150; для ВМГ-200.	0,25 м³/ч; 0,3 м³/ч; 0,35 м³/ч; 0,6 м³/ч; 1,7 м³/ч; 2,0 м³/ч.
Дистанционный выходной сигнал («герконный» съем сигнала): для ВМГ-50, 65, 80, 100; для ВМГ-150, 200.	0,1 (0,25) м³/имп; 1,0 (2,5) м³/имп.
Дистанционный выходной сигнал (оптоэлектронный съем сигнала): для ВМГ-50, 65, 80, 100; для ВМГ-150, 200.	0,001 м³/имп; 0,01 м³/имп.
Гидравлическое сопротивление: для ВМГ/ВМХ-50; для ВМГ/ВМХ-65; для ВМГ/ВМХ-80; для ВМГ/ВМХ-100; для ВМГ/ВМХ-150; для ВМГ/ВМХ-200.	8,2х10⁴ м/(м³ /ч)²; 7,0х10⁴ м/(м³ /ч)²; 1,1х10⁴ м/(м³ /ч)²; 8,3х10⁵ м/(м³ /ч)²; 1,6х10⁵ м/(м³ /ч)²; 3,3х10⁶ м/(м³ /ч)².
Емкость индикаторного устройства: для ВМГ/ВМХ-50, 65, 80, 100; для ВМГ/ВМХ-150, 200.	999999 м³; 9999999 м³.
Наименьшая цена деления: для ВМГ/ВМХ-50, 65, 80, 100; для ВМГ/ВМХ-150, 200.	0,0005 м³; 0,005 м³.
Положение шкалы индикаторного устройства.	вверх или в сторону
Масса: для ВМГ/ВМХ-50; для ВМГ/ВМХ-65; для ВМГ/ВМХ-80; для ВМГ/ВМХ-100; для ВМГ/ВМХ-150; для ВМГ/ВМХ-200.	не более 8,5 кг; не более 12 кг; не более 15 кг; не более 19 кг; не более 36 кг; не более 51 кг.
Присоединение к трубопроводу.	фланцевое
Трубопровод.	горизонтальный, вертикальный или наклонный.

Документация

Документ	Размер	Файл

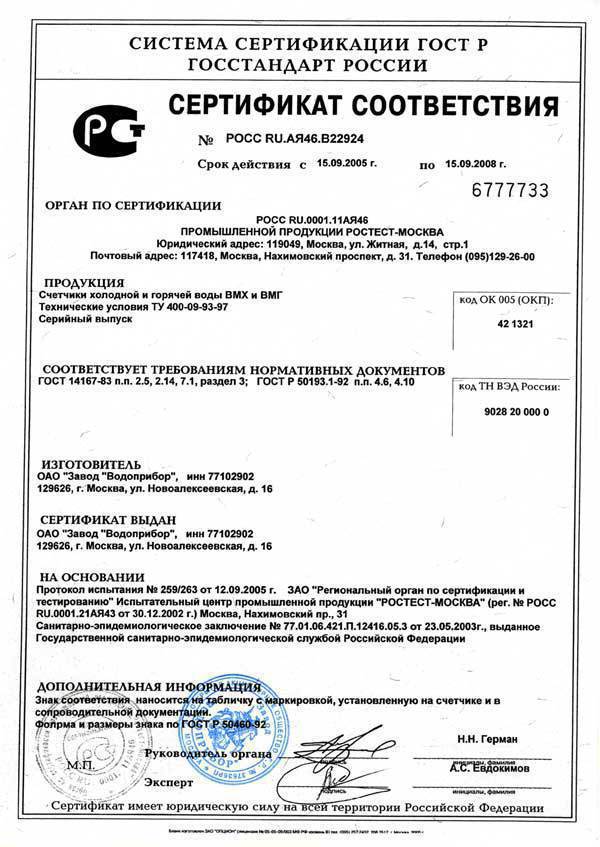

Сертификат соответствия.	0,08 Мб

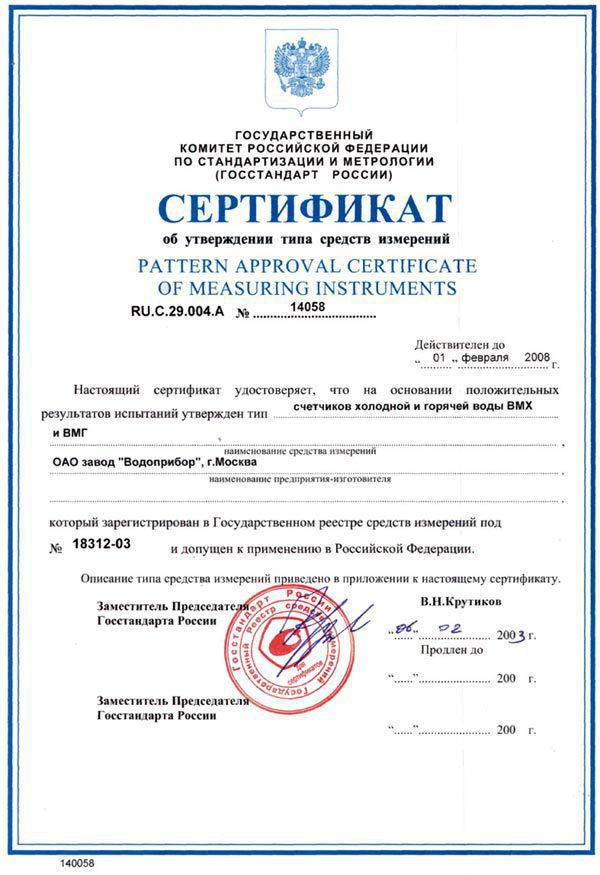

Сертификат об утверждении типа средств измерений.	0,08 Мб

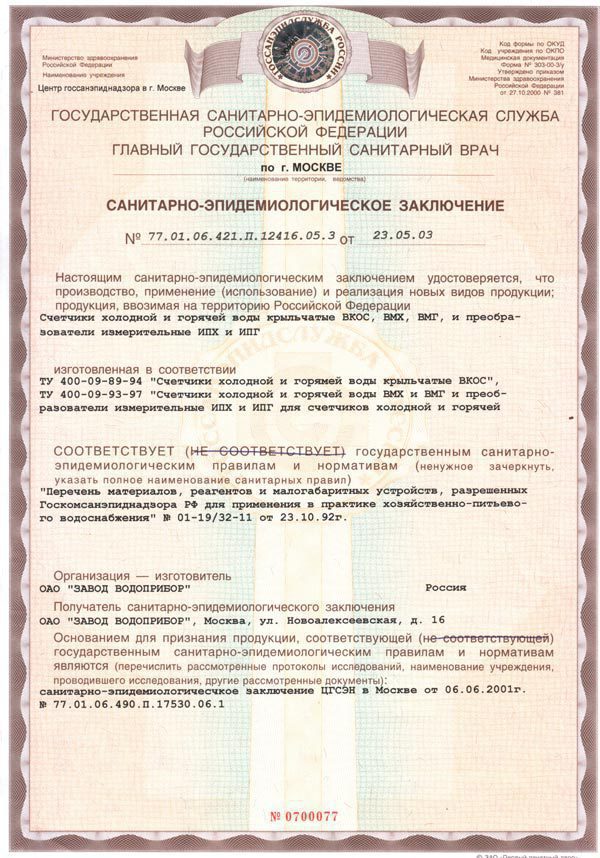

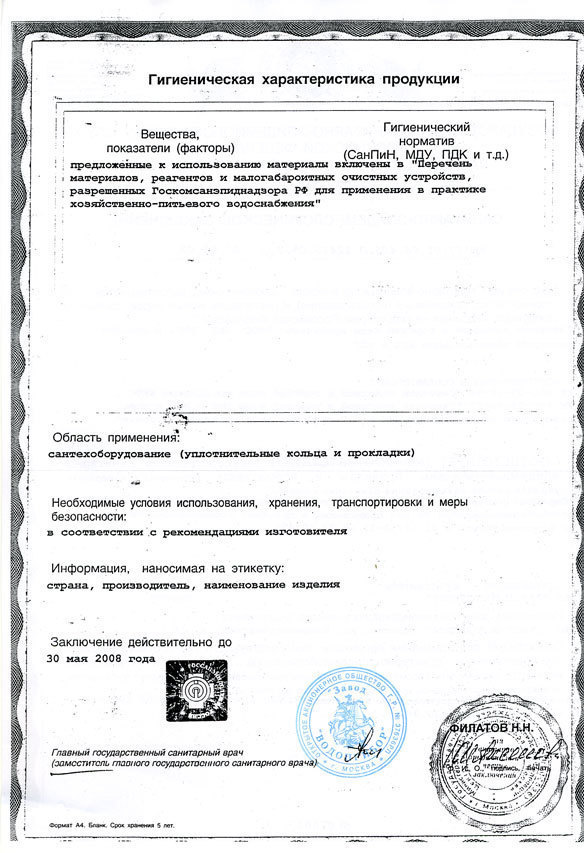

Санитарно-эпидемиологическое заключение.	0,13; 0,11 Мб
