Водосчетчик ВСКМ 90

Водосчетчики ВСКМ 90 предназначены для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур +5...+90 °С при давлении не более 1,0 МПа.

Код: 00000571592

дог.

Купить

Принцип действия крыльчатых счетчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Конструктивно счетчики выполнены по схеме "сухохода", когда в воде находится только вращающаяся крыльчатка. Кинематическая связь между крыльчаткой и счетным механизмом осуществляется путем магнитного взаимодействия через герметичную перегородку. Опорные части крыльчатки и счетного механизма оснащены часовыми камнями, что обеспечивает длительный срок эксплуатации и высокую надежность прибора. Водосчетчик относится к так называемому "многоструйному" типу приборов, когда вода попадает на крыльчатку через отверстия в направляющей, в которой находится сама крыльчатка. Это повышает точность измерений, а также надежность водомера. Счетчик типа ВСКМ 90 имеет индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в м³ и его долях.

Основные технические характеристики:

Параметры	Значение
Измеряемая среда.	питьевая и сетевая вода
Минимальный расход воды Qmin: ВСКМ 90-15; ВСКМ 90-20; ВСКМ 90-25; ВСКМ 90-32; ВСКМ 90-40; ВСКМ 90-50.	0,03 м³/ч; 0,05 м³/ч; 0,07 м³/ч; 0,12 м³/ч; 0,13 м³/ч; 0,15 м³/ч.
Переходный расход воды Qt: ВСКМ 90-15; ВСКМ 90-20; ВСКМ 90-25; ВСКМ 90-32; ВСКМ 90-40; ВСКМ 90-50.	0,12 м³/ч; 0,20 м³/ч; 0,28 м³/ч; 0,32 м³/ч; 0,40 м³/ч; 0,50 м³/ч.
Номинальный расход воды Qn: ВСКМ 90-15; ВСКМ 90-20; ВСКМ 90-25; ВСКМ 90-32; ВСКМ 90-40; ВСКМ 90-50.	1,50 м³/ч; 2,50 м³/ч; 3,50 м³/ч; 6,0 м³/ч; 10,0 м³/ч; 15,0 м³/ч.
Максимальный расход воды Qmax: ВСКМ 90-15; ВСКМ 90-20; ВСКМ 90-25; ВСКМ 90-32; ВСКМ 90-40; ВСКМ 90-50.	3,0 м³/ч; 5,0 м³/ч; 7,0 м³/ч; 12,0 м³/ч; 20,0 м³/ч; 30,0 м³/ч.
Порог чувствительности: ВСКМ 90-15; ВСКМ 90-20; ВСКМ 90-25; ВСКМ 90-32; ВСКМ 90-40; ВСКМ 90-50.	0,015; 0,02; 0,03; 0,048; 0,055; 0,06.
Максимальный объем воды измеренный за сутки: ВСКМ 90-15; ВСКМ 90-20; ВСКМ 90-25; ВСКМ 90-32; ВСКМ 90-40; ВСКМ 90-50.	37,50 м³; 62,50 м³; 87,50 м³; 150 м³; 250 м³; 550 м³.
Максимальный объем воды измеренный за месяц: ВСКМ 90-15; ВСКМ 90-20; ВСКМ 90-25; ВСКМ 90-32; ВСКМ 90-40; ВСКМ 90-50.	1125 м³; 1875 м³; 2625 м³; 4500 м³; 7500 м³; 11250 м³.
Емкость счетного механизма: ВСКМ 90-15, 20, 25, 32; ВСКМ 90-40, 50.	99999 м³; 999999 м³.
Минимальная цена деления: ВСКМ 90-15, 20, 25, 32; ВСКМ 90-40, 50.	0,0001 м³; 0,001 м³.
Пределы допускаемой относительной погрешности в интервале диапазона измерений: от Qmin до Qt; от Qt (включительно) до Qmax.	± 5 %; ± 2 %.
Температура измеряемой среды.	+5...+90 °С
Давление.	не более 1,0 МПа
Потеря давления.	не более 0,1 МПа
Температура окружающего воздуха.	+5...+60 °С
Относительная влажность.	до 98 %
Класс точности:	2%
Межповерочный интервал	5 лет
Средний срок службы.	не менее 12 лет

Документация

Документ	Размер	Файл

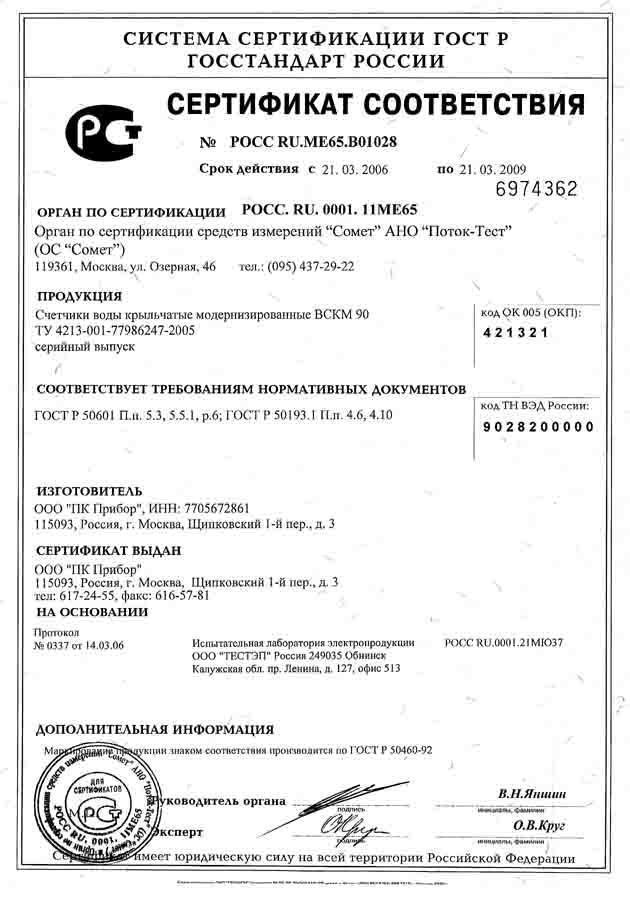

Сертификат соответствия.	0,07 Мб

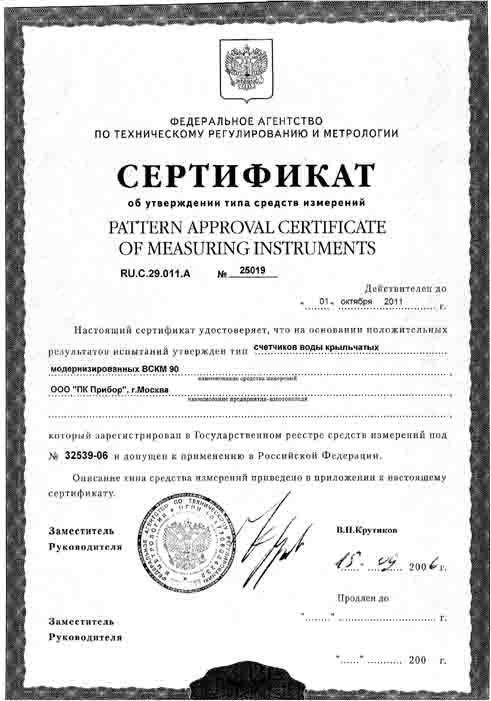

Сертификат об утверждении типа средств измерений.	0,05 Мб

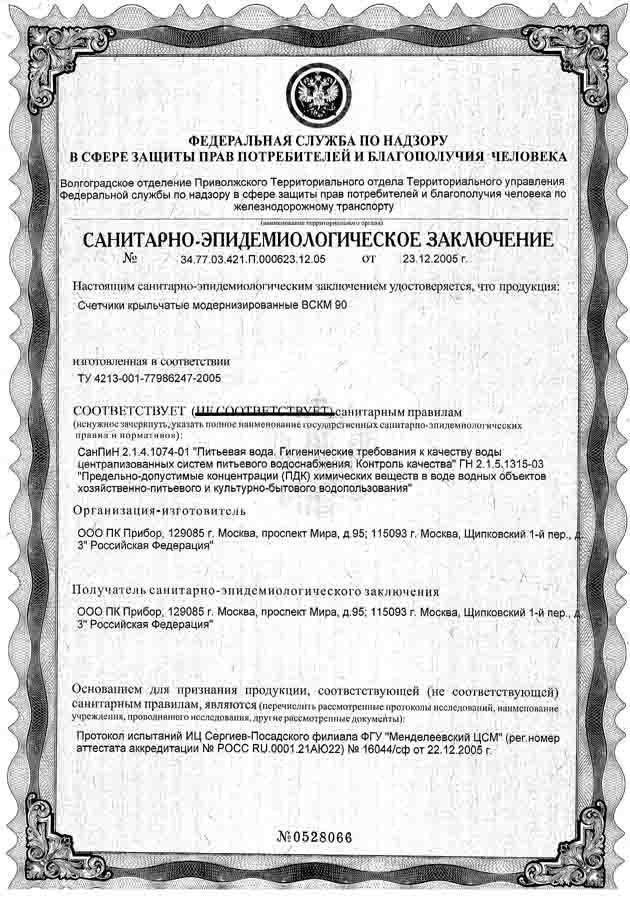

Гигиенический сертификат.	0,09 Мб
