Датчик расхода воды ДР8
Датчик расхода ДР8 с импульсным выходом, крыльчатый, сухого типа, применяется для дозирования в линиях розлива питьевой воды и для контроля текущего расхода.
* Защищен от срыва магнитного сцепления между крыльчаткой и счетным механизмом при резких гидравлических ударах;
* Монтаж датчика возможен в горизонтальном и вертикальном положении.
* Защищен от срыва магнитного сцепления между крыльчаткой и счетным механизмом при резких гидравлических ударах;
* Монтаж датчика возможен в горизонтальном и вертикальном положении.
Код: 00000571583
дог.
Устанавливается там где требуется ротаметр, для контроля расхода. Может быть использован для контроля наличия потока в трубопроводе. Данные с датчиков снимаются на управляющий контроллер, который отображает всю информацию о расходе и управляет внешними устройствами (насосы, клапаны, УФ-лампы).
- Защищен от срыва магнитного сцепления между крыльчаткой и счетным механизмом при резких гидравлических ударах;
- Монтаж датчика возможен в горизонтальном и вертикальном положении;
- Предназначены для работы при температуре окружающего воздуха от +5 до +50 °С, и относительной влажности не более 80 %;
- Установка осуществляется таким образом, чтобы датчик расхода находился в дали от источников мощных магнитных полей (электродвигатели, силовые трансформаторы и т.д.);
- Для контроля датчик расхода могут быть использованы блоки: СЛ7-02 кондуктометр/расходомер, СЛ8-01 расходомер, СЛ8-02 расходомер;
- По договоренности может быть изменен вид, конструкция датчика, разработаны дополнительные устройства управления и отображения, которые могут входить уже в сам датчик расхода или являться отдельным самостоятельным устройством.
Основные технические характеристики:
| Параметры | ДР8-3/15 |
ДР8-5/20 | ДР8-7/25 | ДР8-12/32 | ДР8-20/40 |
| Диаметр условного прохода Ду, мм: |
15 |
20 | 25 | 32 | 40 |
| Номинальный расход Qn,м3/ч |
1,5 |
2,5 |
3,5 |
6 |
10 |
| Наибольший расход Qmax,м3/ч |
3 |
5 |
7 |
12 |
20 |
| Переходный расход Qt,м3/ч |
0,15 |
0,25 |
0,28 |
0,48 |
0,8 |
| Наименьший расход, Qmin,м3/ч |
0,06 |
0,08 |
0,07 |
0,12 |
0,2 |
| Погрешность от Qmax до Qt |
±2% | ±2% | ±2% | ±2% | ±2% |
| Резьба датчика | G3/4-B |
G1-B | G1 1/4-B | G1 1/2-B | G2-B |

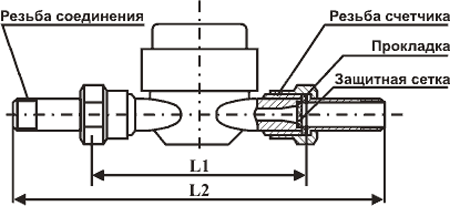

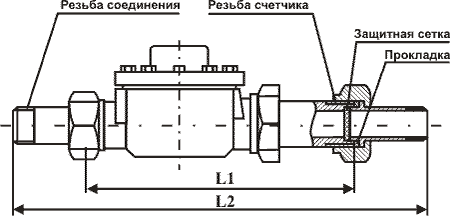

| Длина датчика L1, мм: |
110 |
120 |
260 |
260 |
300 |
| Длина с соединителями L2, мм: |
204 |
225 |
365 |
370 |
420 |
| Импульсный выход л/имп. |
0,027 |
0,04 |
0,11 |
0,14 |
0,30 |
| Температура воды,°С | +5...+90 |
+5...+90 | +5...+90 | +5...+90 | +5...+90 |
| Корпус счетчика | Латунь | Латунь | Латунь | Латунь | Латунь |
| Чертеж | Открыть |
Открыть | Открыть | Открыть | Открыть |
| Фотография |
Открыть |
Открыть | Открыть | Открыть | Открыть |
