Сигнализатор уровня ультразвуковой УР

Ультразвуковой сигнализатор уровня УР предназначен для бесконтактного измерения уровня жидких и сыпучих веществ с широким спектром свойств, в том числе агрессивных, в емкостях, безнапорных трубопроводах и открытых каналах.

Код: 00000571507

дог.

Купить

Предназначен для бесконтактного измерения уровня различных жидкостей, в том числе в агрессивных и взрывоопасных средах, а также для работы в качестве дальномера и 8-ми канального сигнализатора уровня.

Исполнения акустической системы:
АС тип 1 — пьезоэлектрический преобразователь (ПЭП) и репер на типовом звуководе;
АС тип 2 — пьезоэлектрический преобразователь (ПЭП) и термопреобразователь сопротивления ТПС на укороченном звуководе;
АС тип 3 — пьезоэлектрический преобразователь (ПЭП) и термопреобразователь сопротивления на укороченном звуководе на гибком подвесе.
Массогабаритные характеристики:

	БИ	ПЭП	АС тип 1	АС тип 2	АС тип 3
Масса, кг.	2	1,8	10	5	27
Габаритные размеры, мм	220х240х93	75х88х123	260х1170х260	205х481х205	205х205х1100

Дополнительные опции:

токовый выход (0-5, 0-20, 4-20 мА);
гальванически развязанный импульсный выход;
взрывозащищенное исполнение (блок искрозащиты);
агрессивостойкое исполнение (коагулянт, аммиак, спирты).

Особенности:

Автоматическая коррекция влияния изменений параметров газовой среды на результат измерения;
Минимальное влияние пены на поверхности жидкости на точность измерения;
Наличие функции вычисления скорости распространения ультразвука и температуры газовой среды;
Сигнализация достижения заданных уровней (8 значений);
Возможность вычисления объема по объемной градуировочной характеристике резервуара;
Периодическая самоочистка излучающей поверхности датчика (ПЭП) от возможного конденсата и загрязнений;
Возможность размещения электронного блока, расположенного вне зоны измерения;
Наличие двух таймеров;
Наличие интервальных архивов.

Основные технические характеристики:

Параметры	Значение
Диапазон измерения уровня: в комплектации с репером (АС тип1); в комплектации с датчиком температуры (АС тип2, АС тип3); в комплектации с репером (АС тип1) взрывозащищенное исполнение; в комплектации с датчиком температуры (АС тип2, АС тип3) взрывозащищенное исполнение.	0...7600 мм; 0...8200 мм; 0...5100 мм; 0...5700 мм.
Диапазон измерения дистанции: в комплектации с репером (АС тип1); в комплектации с датчиком температуры (АС тип2, АС тип3); в комплектации с репером (АС тип1) взрывозащищенное исполнение; в комплектации с датчиком температуры (АС тип2, АС тип3) взрывозащищенное исполнение.	1400...9000 мм; 800...9000 мм; 1400...6500 мм; 800...6500 мм.
Зона нечувствительности: в комплектации с репером (АС тип1); в комплектации с датчиком температуры (АС тип2, АС тип3).	1400 мм; 800 мм.
Температура окружающей среды: для блока измерительного (БИ); для ПЭП.	0...+50 °С; -20...+50 °С.
Длина кабеля связи БИ с акустической системой.	до 250 м
Степень защиты: БИ; ПЭП.	IP54; IP67.
Глубина архивов измерительной информации: часового; суточного; месячного; интервального.	1440 ч; 60 сут; 24 мес; 16300 записей.
Программируемый интервал архивирования.	2...60 мин
Питание уровнемера.	36 В; 50 Гц.
Потребляемая мощность.	не более 20 ВА
Среднее время наработки на отказ.	75000 ч
Средний срок службы.	12 лет
Вывод информации.	на жидкокристаллический индикатор; в виде частотно-импульсных сигналов (по заказу); в виде нормированного токового сигнала (по заказу); через последовательные интерфейсы RS-232/RS-485; в виде срабатывания 8-ми релейных выходов.

Документация

Документ	Размер	Файл
Сертификат об утверждении типа средств измерений.	0,34 Мб
Сертификат об утверждении типа средств измерений (Украина).	0,23 Мб
Лицензия.	0,68 Мб

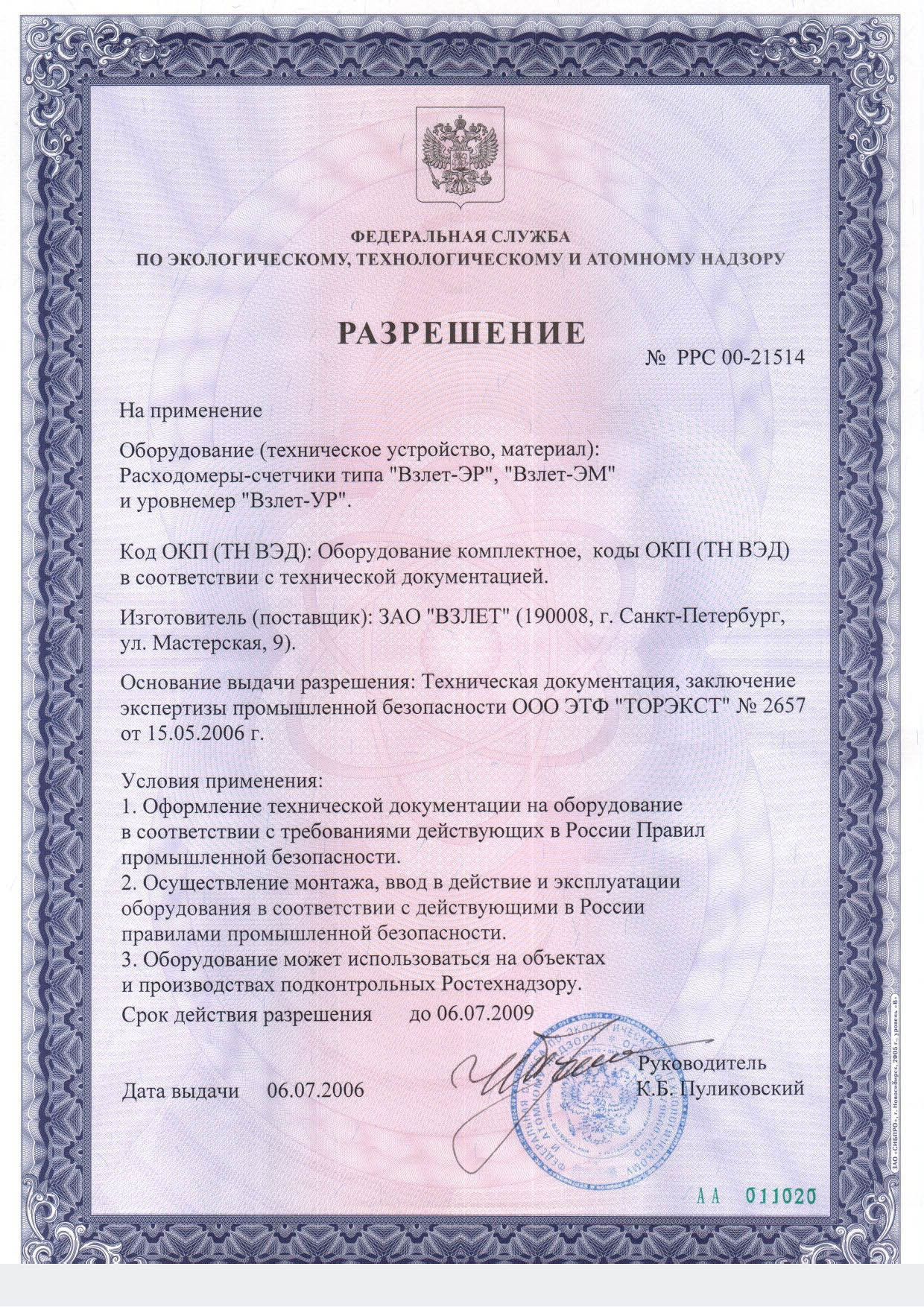

Разрешение на применение.	0,71 Мб
