Измеритель ПИД-регулятор ОВЕН ТРМ12
ТРМ12 предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах.
* Прибор выпускается в корпусах 3-х типов:
Щ1 (96x96x65 мм), Щ2 (96x48x100 мм), Н-настенный (130x105x65).
* Универсальный вход для подключения широкого спектра датчиков.
* Управление электромеханическим приводом запорно-регулирующего (КЗР) или трехходового клапана.
* Прибор выпускается в корпусах 3-х типов:
Щ1 (96x96x65 мм), Щ2 (96x48x100 мм), Н-настенный (130x105x65).
* Универсальный вход для подключения широкого спектра датчиков.
* Управление электромеханическим приводом запорно-регулирующего (КЗР) или трехходового клапана.
Код: 00000571982
дог.
Прибор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1,Щ2.
Используется для:
- Управления задвижками и клапанами с реверсивными электромеханическими приводами;
- Поддержания температуры в системах горячего водоснабжения;
- Поддержания температуры в системах газового и парового отопления;
- Поддержания температуры в теплообменных аппаратах;
- Поддержания температуры в системах водяных охладителей.
Особенности:
- Управление электроприводом запорно-регулирующего (КЗР) или трехходового клапана;
- Измерение и поддержание температуры или другой физической величины по пропорционально-интегрально-дифференциальному (ПИД) закону в системе «нагреватель – холодильник»;
- Автоматическое определение коэффициентов ПИД-регулятора в системе «нагреватель–холодильник»;
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
- Импульсный источник питания 90...245 В 47...63 Гц;
- Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.;
- Защита настроек от несанкционированных изменений.
Основные технические характеристики:
Параметры |
Значение |
| Напряжение питания переменного тока. |
90…245 В |
| Частота напряжения питания. |
47...63 Гц |
| Потребляемая мощность. |
не более 7 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей. |
24 ± 2,4 В |
| Максимально допустимый ток источника питания. |
80 мА |
| Количество универсальных входов. | 1 |
Предел основной приведенной погрешности измерения:
|
|
Время опроса одного входа:
|
|
| ТСМ 50М. | -200...+200 °С; разрешающая способность 0,1 °С. |
| TCП 50П. | -240...+1100 °С; разрешающая способность 0,1 °С. |
| ТСМ 100М. | -200...+200 °С; разрешающая способность 0,1 °С. |
| TCП 100П. | -240...+1100 °С; разрешающая способность 0,1 °С. |
| ТХК(L). | -200...+800 °С; разрешающая способность 0,1 °С. |
| ТХА(K). | -200...+1360 °С; разрешающая способность 1 °С. |
| ТНН(N). | -200...+1300 °С; разрешающая способность 1 °С. |
| ТЖК(J). | -200...+1200 °С; разрешающая способность 0,1 °С. |
| ТПП(S). | -50...+1750 °С; разрешающая способность 0,1 °С. |
| ТПП(R). | -50...+1750 °С; разрешающая способность 0,1 °С. |
| Сигнал тока 4...20 мА. | 0...100 %; разрешающая способность 0,1 %. |
| Сигнал тока 0...20 мА. | 0...100 %; разрешающая способность 0,1 %. |
| Сигнал тока 0...5 мА. | 0...100 %; разрешающая способность 0,1 %. |
| Сигнал напряжения 0...1 В. | 0...100 %; разрешающая способность 0,1 %. |
| Количество выходных устройств. | 2 |
| Р - электромагнитное реле. | 4 А при 220 В переменного тока частотой 50 Гц (cos φ ≥ 0,4). |
| К - транзисторная оптопара структуры n-p-n-типа. | 400 мА при 60 В постоянного тока. |
| С - симисторная оптопара, для управления однофазной нагрузкой. |
50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс). |
| Т - выход для управления твердотельным реле. | выходное напряжение 4...6 В,макс.выходной ток 25 мА. |
Степень защиты корпуса:
|
|
Габаритные размеры, мм:
|
|
Условия эксплуатации:
|
|
Документация
| Документ | Размер | Файл |
| Паспорт (инструкция по эксплуатации). | 1,39 Мб |  |
| Сертификат соответствия. | 0,21 Мб |  |
| Сертификат об утверждении типа средств измерения (Россия). | 0,28Мб |  |

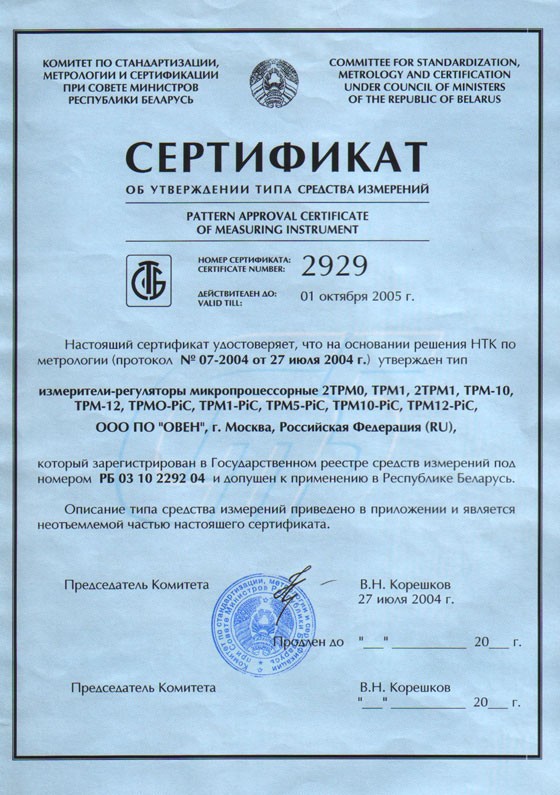

| Сертификат об утверждении типа средств измерения (Беларусь). | 0,12 Мб |  |
