Цифровой преобразователь ИПМ 0104
Измерительные модульные преобразователи ИПМ 0104 предназначены для преобразования сигналов термопреобразователей сопротивления и преобразователей термоэлектрических в унифицированные сигналы постоянного тока 0…5 мА или 4…20 мА. ИПМ 0104 - это аналоговый, одноканальный, переконфигурируемый потребителем прибор.
Код: 00000569844
дог.
Особенности:
- На передней панели (под защитной крышкой) расположены: потенциометры настройки "0" и коэффициента усиления "К"; переключатель выбора значения сопротивления датчика в 0 °С - 50 или 100 Ом (для ИМП 0104/П и ИМП 0104/М); переключатели выбора нижнего и верхнего пределов преобразования температуры;
- Электромагнитная совместимость - группа исполнения lll по устойчивости к помехам, критерий качества функционирования А;
- ИПМ монтируется на DIN-рейку 35 мм;
- Подключение внешних цепей осуществляется с помощью клеммных колодок под винт;
- В ИПМ-0104/ХА и ИПМ-104/ХП в качестве компенсатора температуры холодного спая используется датчик Pt100;
- Взрывозащищенное исполнение ИПМ 0104 выпускается с токовым выходом 4...20 мА.
Основные технические характеристики:
Параметры |
Значение |
Питание:
|
|
| Мощность. |
не более 0,8 ВА
|
| Время установления рабочего режима. | не более 15 минут |
| Степень защиты от пыли и влаги. | IP20 |
| Габаритные размеры. |
не более 22,5х60,5х78,5 мм
|
| Масса. |
не более 0,1 кг;
|
Документация
| Документ | Размер | Файл |
| Паспорт (инструкция по эксплуатации) ИПМ 0104/М/П | 0,37 Мб |  |
| Паспорт (инструкция по эксплуатации) ИПМ 0104/ХА/ХК. | 0,38 Мб | |

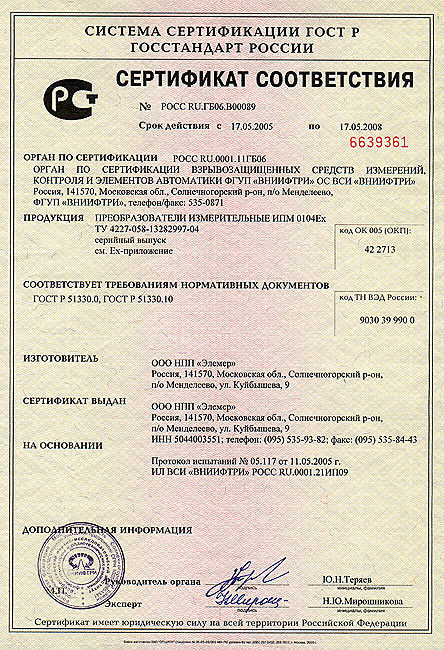

| Сертификат соответствия. |
0,11 Мб |  |

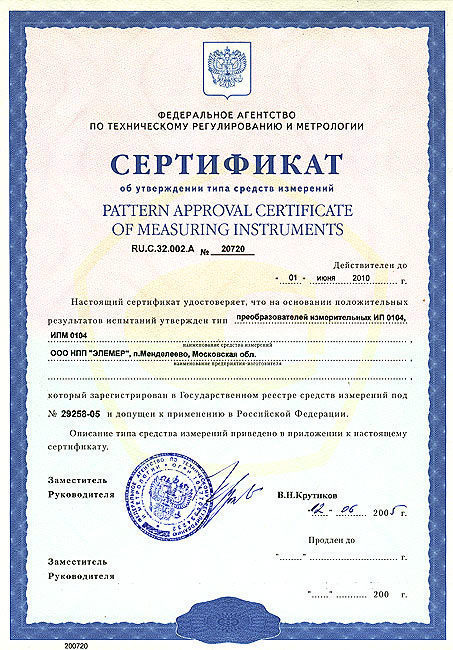

| Сертификат об утверждении типа средств измерений. | 0,15 Мб |  |

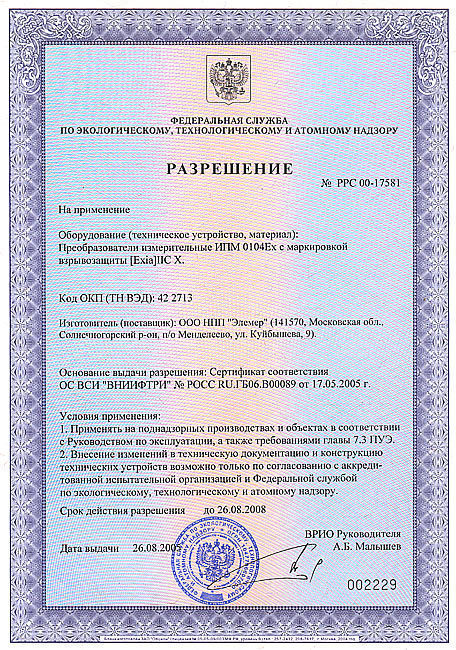

| Разрешение на применение ИПМ 0196Ех/М0 с маркировкой взрывозащиты [lExа]IIC. | 0,18 Мб |  |
