Цифровой преобразователь ИПМ-0399
Измерительные преобразователи модульные ИПМ 0399/М0 предназначены для преобразования сигналов термопреобразователей сопротивления, преобразователей термоэлектрических и преобразователей с унифицированным выходным сигналом в унифицированные сигналы постоянного тока 0…5 мА, 0...20мА или 4…20 мА.
Код: 00000569843
дог.
 |
 |
 |
 |
Исполнение:

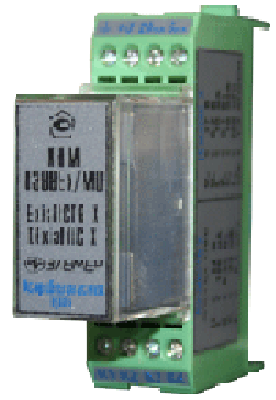

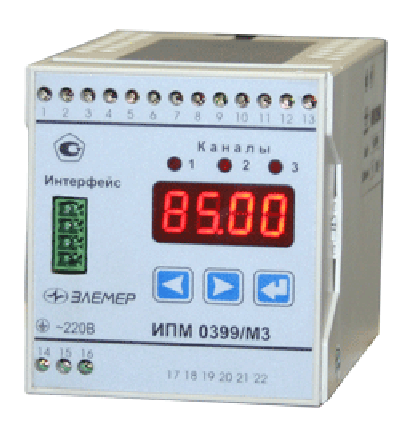

- Общепромышленное: ИПМ 0399/М0, ИПМ 0399/М2, ИПМ 0399/М3;
- Взрывозащищенное исполнение «искробезопасная электрическая цепь» [Exiа]IICX (размещение вне взрывоопасной зоны) и ExiаIICТ6 X (размещение во взрывоопасной зоне): ИПМ 0399Ех/М0, ИПМ 0399Ех/М3;
- Повышенной надежности для эксплуатации на объектах АЭС: ИПМ 0399/М3А.
Используется в:
- Системах управления технологическими процессами в энергетике;
- Нефтехимии;
- Других отраслях промышленности.
Особенности:
- Измерительные преобразователи модульные – это микропроцессорные одноканальные переконфигурируемые потребителем приборы;
- На передней панели (под защитной крышкой) расположены кнопки подстройки «0» и диапазона измерения;
- Конфигурация осуществляется с помощью специальной программы, по интерфейсу RS232 или RS 485, через модуль интерфейсный с гальванической развязкой МИГР-01;
- Для объединения большого количества приборов в сеть можно воспользоваться преобразователем интерфейса ПИ 232 / 485;
- Прибор комплектуется двумя токовыми выходами 0…5, 0…20, 4…20мА с индивидуальной конфигурацией диапазона токового выхода по каждому каналу;
- Имеется гальваническую развязку между входными и выходными электрическими цепями;
- Имеют два четырехразрядных, красных, светодиодных индикатора, с высотой цифр 8мм;
- Имеют три программируемые уставки, а на лицевой панели расположены три красных светодиода указывающих на срабатывание уставок;
- Процедура ввода и возможность изменения уставок защищена от несанкционированного доступа паролем;
- Автоматически сохраняет установленные параметры конфигурации при выключении питания;
- Преобразователь обеспечивает диагностику обрыва цепи датчика;
- Возможность размещения ИПМ 0399Ех/М0 во взрывоопасных зонах;
- Модульные преобразователи монтируется на DIN-рейку 35мм.
- Подключение внешних цепей осуществляется с помощью клеммных колодок под винт;
- Электромагнитная совместимость – группа исполнения III по устойчивости к помехам, критерий качества функционирования А.
Основные технические характеристики:
Параметры |
Значение |
Питание осуществляется источником постоянного тока напряжением:
|
|
Мощность, потребляемая от источника постоянного тока при номинальном напряжении 24 В:
|
|
Время установления рабочего режима:
|
|
Изоляция электрических цепей в течение 1 мин, 45 до 65 Гц:
|
|
Коммутация переменного тока сетевой частоты ИПМ 0399/М3:
|
|
Коммутация постоянного тока при напряжении:
|
|
| Группа исполнений С4. | -30…+50 ºС |
| Группа исполнений С3. | -10…+70 ºС |
| Группа исполнений С2. | -50…+70 ºС |
Степень защиты от пыли и влаги.
|
|
Габаритные размеры ИПМ 0399/М0:
|
|
Габаритные размеры ИПМ 0399/М0, ИПМ 0399/М3:
|
|
Масса:
|
|
Документация
| Документ | Размер | Фа |
| Паспорт (инструкция по эксплуатации) ИПМ 0399/М0. | 0,53 Мб |  |
| Паспорт (инструкция по эксплуатации) ИПМ 0399Ех/М0. | 0,68 Мб | |
| Паспорт (инструкция по эксплуатации) ИПМ 0399/М2. | 0,54 Мб | |
| Паспорт (инструкция по эксплуатации) ИПМ 0399/М3М. | 0,99 Мб | |
| Паспорт (инструкция по эксплуатации) ИПМ 0399Ех/М3. | 1 Мб | |
| Паспорт (инструкция по эксплуатации) ИПМ 0399/M3A. | 0,89 Мб | |
| Сертификат соответствия ИПМ 0399/М0. |
0,51 Мб |  |
| Сертификат соответствия ИПМ 0399/М3. |
0,13 Мб |  |
| Сертификат соответствия ИПМ 0399/М3А. | 0,26 Мб |  |
| Сертификат об утверждении типа средств измерений. | 0,13 Мб |  |
| Сертификат об утверждении типа средства измерений (Беларусь). | 0,09 Мб |  |
| Сертификат о признании утверждении типа средств измерений (Казахстан). | 0,13 Мб |  |
| Разрешение на применение ИПМ 0399Ех/М0 с маркировкой взрывозащиты ExiaIICT6 X / [lExа]IIC. | 0,15 Мб |  |

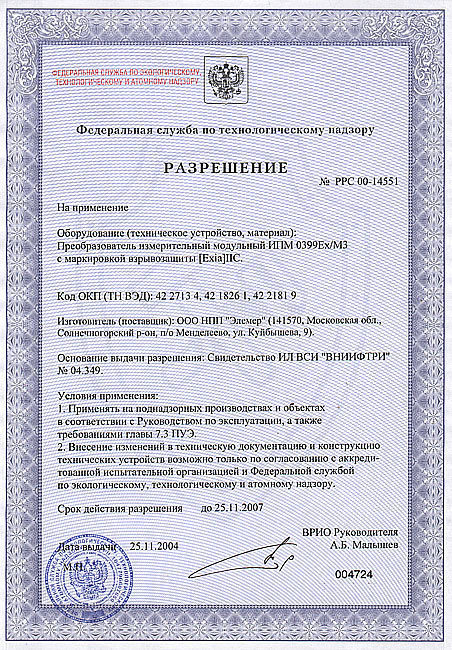

| Разрешение на применение ИПМ 0399Ех/М3 с маркировкой взрывозащиты [lExа]IIC. | 0,15 Мб |  |

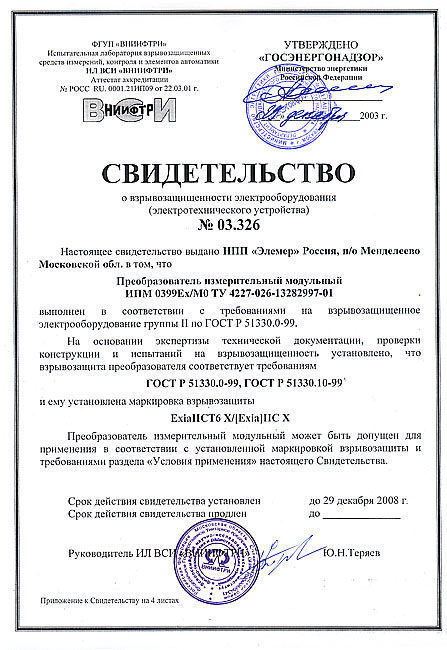

| Свидетельство о взрывозащищенности электрооборудования (ИПМ 0399/М0). | 0,08 Мб |  |

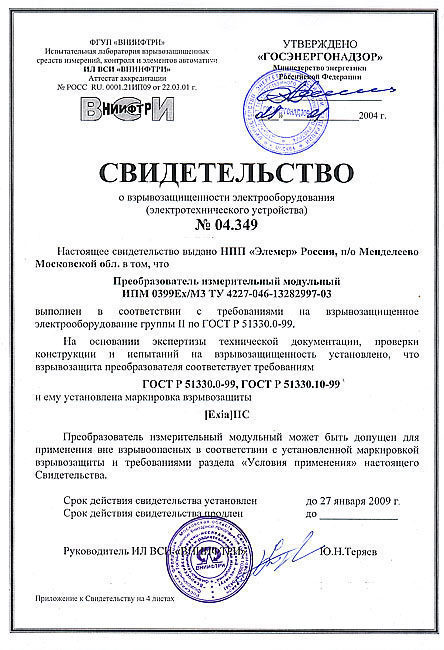

| Свидетельство о взрывозащищенности электрооборудования (ИПМ 0399/М3). | 0,08 Мб |
 |
