Счетчик газа СГ-16
Предназначен для коммерческого учета горючих газов систем газоснабжения, а также для измерения расхода газов (кроме кислорода) в промышленности. Точность измерения 1%. Диапазон измерения 1:20. Максимальное давление 16 кгс/см² (В модификации СГ-75 - 75 кгс/см².) Температура окружающего воздуха –40…+50 °С.
Внимание! Для кислорода счетчики неприменимы.
Счетчики газа СГ-16М, СГ-16МT, СГ-75М предназначены для измерения объема плавноменяющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м³) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях.
Все счетчики имеют низкочастотный на счетчики СГМТ еще один дополнительный) выход (герконовый контакт), который позволяет производить измерительные комплексы с электронными корректорами, прошедшими совместную с ними аттестацию на взрывобезопасность в установленном Госгортехнадзором порядке с соответствующими свидетельствами.
Монтаж счетчиков можно производить горизонтально и вертикально при подаче газа как сверху вниз, так и снизу вверх.
По заказу счетчики СГ-16М, СГ-16МT поставляются с прямыми участками 5 Ду и 3 Ду, либо совместно со стабилизатором потока газа СПГ, при установке которого прямые участки на входе не требуются, а на выходе длина прямого участка должна быть не менее 1 Ду.
Основные технические характеристики:
Параметры |
Значение |
| Температура измеряемого газа. | -20...+50 °C |
| Температура окружающего воздуха. | -30...+50 °С |
| Рабочее давление измеряемого газа. | 0,0018...1,2 (СГ16); до 6,3 (СГ75) МПа |
| Наибольшее допустимое давление. | не более 1,6 (СГ16), 7,5 (СГ75) МПа |
| Перепад давления. | не более 1200 (120) Па (мм вод.ст) |
| Диапазон измеряемых расходов. | 1/10; 1/20. |
Основная относительная погрешность счетчика, в диапазоне расходов:
|
|
| Длины прямых участков. | не менее 5 Ду до счетчика и не менее 3 Ду после |
| Порог чувствительности счетчика. | не более 0,033 Qmax для СГ16(М)100 и не более 0,02 Qmax для остальных исполнений |
| В рабочих условиях с ростом избыточного давления газа. | более 2 кг/см² диапазон измеряемых расходов существенно расширяется при неизменном значении Qmax. |
Избыточное давление, кг/см²:
|
|
| Межповерочный интервал. | 5 лет |
| Средний срок службы. | не менее 10 лет |
Документация
| Документ | Размер | Файл |
| Паспорт (инструкция по эксплуатации) СГ-16ТМ; СГ-17ТМ. | 1,43 Мб |  |
| Паспорт (инструкция по эксплуатации) СГ (все). | 1,24 Мб | |
| Сертификат об утверждении типа средств измерений. | 0,15 Мб |  |

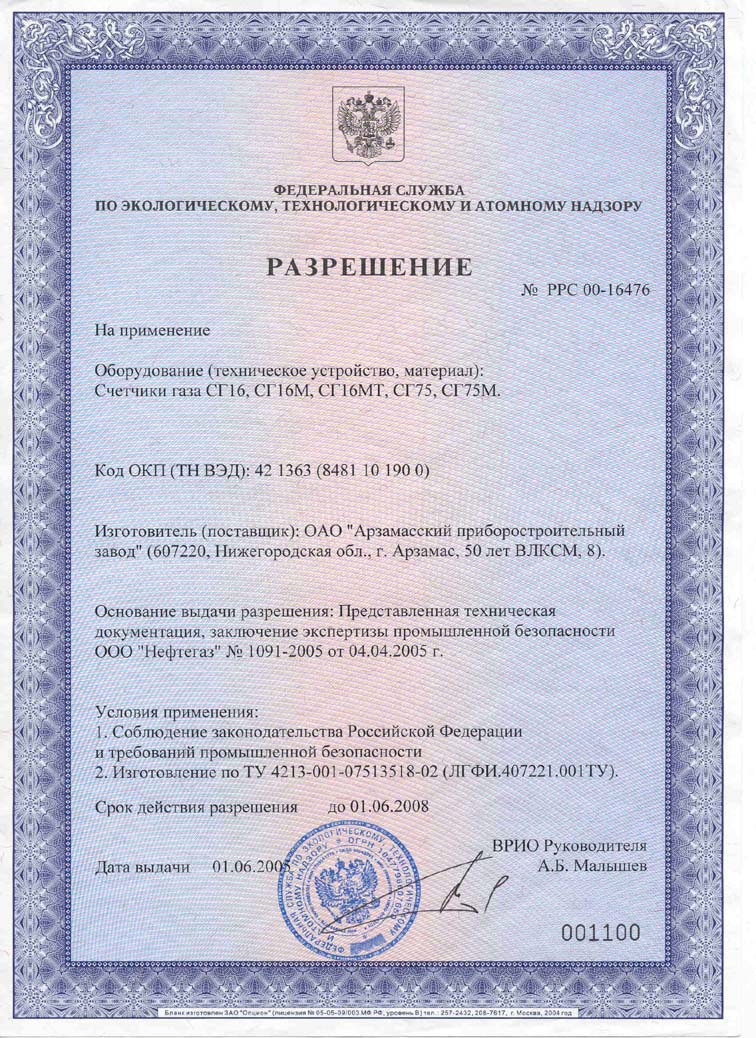

| Разрешение на применение. | 0,25 Мб |  |
