Расходомер-счетчик УРСВ-5х0 многоканальный
Расходомер-счетчик ультразвуковой УРСВ-5x0 многоканальный.
Предназначен для измерения среднего объемного расхода и объема реверсивных потоков различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов и т.д.) в одном или нескольких напорных трубопроводах при различных условиях эксплуатации, в том числе во взрывоопасных зонах.
Предназначен для измерения среднего объемного расхода и объема реверсивных потоков различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов и т.д.) в одном или нескольких напорных трубопроводах при различных условиях эксплуатации, в том числе во взрывоопасных зонах.
Код: 00000571595
дог.
Варианты исполнения:
- УРСВ-510 - одноканальный;
- УРСВ-520 - двухканальный;
- УРСВ-530 - трехканальный;
- УРСВ-540 - четырехканальный.
Исполнения по назначению:
- УРСВ-ххх/01 - промышленное;
- УРСВ-ххх/02 - специальное;
- УРСВ-ххх/03 - для АЭС.
Особенности:
- Измерение расхода и объема реверсивного потока;
- Возможна поставка датчиков различного исполнения (накладные, врезные);
- Измерение без потерь давления в трубопроводе;
- Наличие режима дозирования объема;
- Вывод информации на жидкокристаллический индикатор;
- Вывод информации в виде нормированного токового сигнала (с помощью адаптера токового выхода ВЗЛЕТ АТ);
- Вывод информации на два универсальных выхода в виде импульсной последовательности или логических сигналов;
- Вывод информации через последовательные интерфейсы RS-232/RS-485;
- Вывод информации через внутренний модуль Ethernet (по заказу).
Основные технические характеристики:
Параметры |
Значение |
| Количество каналов измерения. | 1...4 |
| Диаметр условного прохода трубопровода, Dу. | 10...5000 мм |
| Скорость потока. | 0,1...20 м/с |
| Относительная погрешность измерения расхода (объема). | 0,95 ±0,1/V % (скорость потока, м/c) |
| Температура измеряемой жидкости. | -30...+160 °С |
| Температура окружающей среды для вторичного преобразователя (ВП). | 0...+65 °С (по заказу -40...+65 °С) |
| Наибольшее давление в трубопроводе для врезных преобразователей электроакустических (ПЭА). | 2,5 МПа (по заказу до 25 МПа) |
| Степень защиты ВП/ПЭА. | IP54/IP68 |
Глубина архивов измерительной информации:
|
|
| Питание расходомера. | ~ 36 В; 50 Гц; 24 В. |
| Потребляемая мощность. | не более 12 ВА |
| Среднее время наработки на отказ. | 75000 ч |
| Средний срок службы. | 12 лет |
| Масса ВП. | не более 3 кг |
| Габаритные размеры ВП. | 250х132х90 мм |
Документация
| Документ | Размер | Файл |
| Сертификат об утверждении типа средств измерений. | 1,20 Мб |  |
| Сертификат об утверждении типа средств измерений (Беларусь). | 3,41 Мб |  |
| Сертификат об утверждении типа средств измерений (Украина). | 1,69 Мб |  |
| Сертификат об утверждении типа средств измерений (Узбекистан на русском языке). | 0,63 Мб |  |
| Сертификат об утверждении типа средств измерений (Узбекистан). | 0,33 Мб |
 |

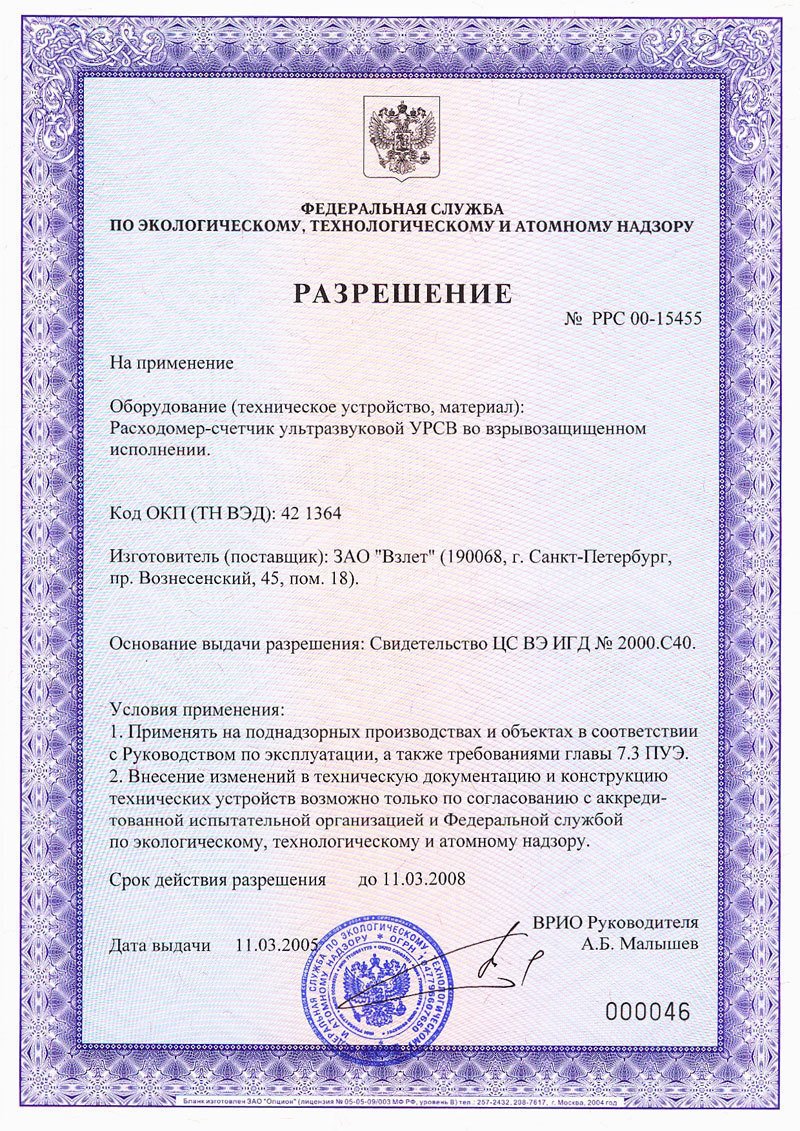

| Разрешение на применение. | 0,39 Мб |  |
