Блоки питания БП-99

Блоки питания БП-99 предназначены для преобразования сетевого напряжения ~220 В в стабилизированное напряжение постоянного тока 246 В или 364 В с током нагрузки 200 мА или 300 мА на каждый канал соответственно.
Блоки питания предназначены для питания измерительных преобразователей с унифицированным выходным сигналом (датчики давления, преобразователи температуры и т.д.)

Код: 00000570230

дог.

Купить

Источники питания БП-99 выполнены в Евростандарте DIN VDE 0611 (монтаж на DIN-рейке NS35). БП99 соответствуют требованиям ГОСТ 29216-91, ГОСТ 26104-89Е и ТУ 4229-025-132997-00. БП99 разработаны по заказу Югтрансгаза.
Варианты исполнений

БП-99/24-2/300 DIN
БП-99/36-2/200 DIN

Особенности:

Блоки питания имеют 2 гальванически развязанных канала;
БП-99 имеют схему электронной защиты от перегрузок и короткого замыкания по каждому каналу;
Предусмотрено резервное питание;
На передней панели блока питания расположены зеленые светодиодные индикаторы наличия выходного напряжения и красные светодиодные индикаторы перегрузки;
При перегрузке или коротком замыкании канал отключается, и автоматически восстанавливает работоспособность после устранения причин перегрузки или короткого замыкания;
Блоки питания монтируются на DIN-рейку.

Основные технические характеристики:

Параметры	Значение
Питание от сети переменного тока.	220 В, 50 Гц.
Предусмотрено резервное напряжение.	24…36 В
Потребляемая мощность.	не более 25 ВА
Ток срабатывания электронной защиты (ограничение тока) от максимального тока нагрузки.	1,5 ± 0,3
Амплитуда пульсаций выходного напряжения от номинального выходного напряжения.	не более 0,2 %
Нестабильность выходного напряжения: при изменении напряжения сети –15 %...+10 % от номинального; при изменении тока нагрузки от нуля до максимального.	не более ± 1 %; не более 0,5 В.
Прочность изоляции между входными цепями и цепью питания.	1500 В
Группа исполнений С3.	-10…+70 °С
Степень защиты от пыли и влаги.	IP20
Габаритные размеры при DIN.	70х75х125 мм
Габаритные размеры при щитовом монтаже, мм. передняя панель; вырез в щите; монтажная глубина.	96х48; 89х47; 155.
Масса.	не более 1,0 кг
Максимальный ток нагрузки для температуры окружающего воздуха до +40 °С: БП-99/24-2/300 DIN; БП-99/24-2/300DIN.	300 мА на каждый канал; 200 мА на каждый канал.
Ток нагрузки для температуры окружающего воздуха до +70°С.	0,5 максимального
Ток срабатывания электронной защиты.	1,5 от макс. тока нагрузки
Амплитуда пульсации выходного напряжения.	не более 50 мВ
Сопротивление изоляции.	не менее 20 МОм при 1500 В

Документация

Документ	Размер	Файл
Паспорт (инструкция по эксплуатации) БП-99/24-2/300 DIN.	0,23 Мб
Паспорт (инструкция по эксплуатации) БП-99/36-2/200 DIN.	0,23 Мб

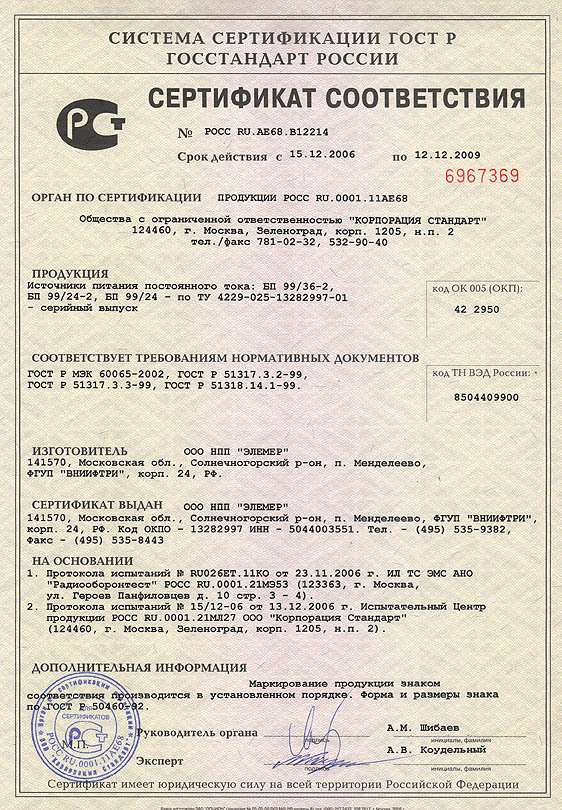

Сертификат соответствия.	0,20 Мб
