ПИД-регулятор температуры Термодат-17Е3

Многоканальный программный регулятор. Приборы имеют жидкокристаллический дисплей, на котором отображается график текущей температуры. Размер поля дисплея 67х33 мм. Количество точек 128х64. Масштаб графика можно изменять, разрешение по температуре от 0,1 °С до 20 °С на одну точку. Скорость протяжки от 2 секунд до 30 минут на одну точку (от 4 минут до 60 часов на весь экран).

Код: 00000570081

дог.

Купить

Измеренная температура записывается в архивную память с привязкой к реальному времени и календарю. Архив прибора 1 Mбайт (125 тысяч записей по каждому каналу). Интервал записи от 2 сек до 30 минут. При интервале записи 4 минуты обеспечивается непрерывная запись температуры в течение 12 месяцев, с интервалом записи 6 секунд - 9 суток. На дисплее можно просмотреть график температуры из архива за длительное время.

Программные регуляторы температуры особенно выигрывают при использовании графического дисплея. График процесса можно наблюдать в реальном времени и просматривать в записи. Приборы обеспечивают плавное или ступенчатое изменение температуры по программе.

Можно задать до 20 программ по 20 шагов в каждой, а также объединить несколько программ для получения одной более длинной. Программа может содержать участки роста (снижения) температуры с нужной скоростью и выдержки при заданной температуре. Скорость изменения температуры 0,1..3600 °С/ч, задаваемый временной интервал на одном шаге программы от 1 минуты до 48 часов. Закон регулирования - ПИД или позиционный. Предусмотрен ручной режим управления мощностью нагревателя. Основные выходы - реле, или транзисторные. Выпускается модель с аналоговыми (токовыми) выходами.
Приборы имеют универсальные входы. Каждый вход может по выбору работать с любой термопарой ХА, ХК, ПП, ПР, МК, ЖК и др. или термосопротивлением или измерять постоянное напряжение 0...50 мВ или ток (с шунтом) 0...20 мА. Диапазон измерения температуры -200...+2500 °С определяется датчиком. Корпус предназначен для щитового монтажа, размеры 96х96х90 мм. Расширенный диапазон питания приборов 85…265 В.
Гальванически изолированный интерфейс RS485 для связи с компьютером. Протокол Modbus.
Особенности:

Класс точности 0,25;
Универсальный вход для работы с термопарами и термосопротивлениями;
Измеренная температура в виде графика на дисплее;
ПИД-регулирование с автоматической настройкой параметров регулирования;
Регулирование температуры по программе;
Выходы разных типов - реле, симистор, транзисторный выход, аналоговый выход;
Аварийная сигнализация пяти типов;
Интерфейс для связи с компьютером;
Архивная память для записи графика температуры.

Основные технические характеристики:

Параметры	Значение
Вход для работы с термопарами	ХА; ХК; МК; ЖК; ПП; ПР; НН; ВР
Вход для работы с термосопротивлениями	Pt, Cu, Ni (50 Ом, 100 Ом)
Вход для измерения постоянного напряжения	0...50 мВ
Вход для измерения постоянного тока (с внешним шунтом 2 Ом)	0...20 мА; 20...0 мА.
Разрешение	0,1...1 °С
Выходы релейные (обозначаются «выходы Р»)	реле 8 А; ~220 В
Выход транзисторный (обозначается «выход Т»)	12...20 В; ток до 20 мА
Количество выходов.	4
Количество независимых программ	20
Количество шагов в программе	20
Скорость изменения температуры, °С/ч	1...3600
Регулирование:	пропорционально - интегрально-дифференциальный (ПИД) закон регулирования; позиционный закон регулирования; режим работы нагрев, охлаждение, комбинированный нагрев/охлаждение; функция автонастройки коэффициентов ПИД-регулирования; ограничение максимальной и минимальной мощности.
Сервисные функции:	контроль обрыва цепи датчика; возможность ограничения диапазона изменения уставки; контроль замкнутости контура регулирования; защита холодного нагревателя; цифровая фильтрация сигнала; ручное управление мощностью; возможность введения поправки к измененной температуре.
Интерфейс	RS485
Индикатор	жидкокристаллический дисплей

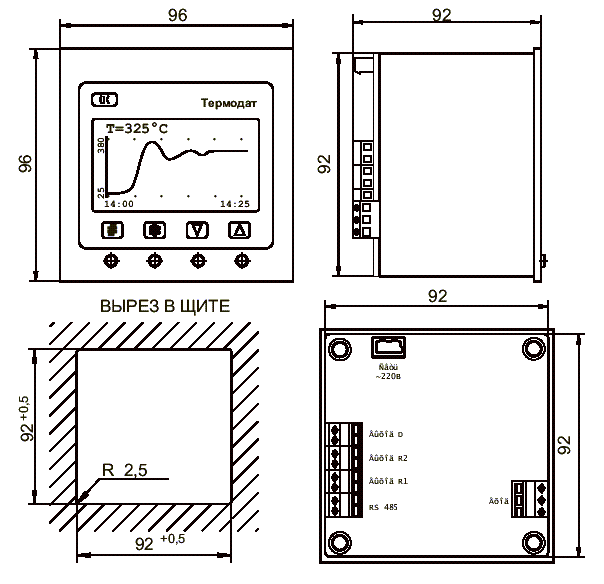

Габаритные размеры, мм	96х96х90
Питание	85...264 В

Документация

Документ	Размер	Файл
Паспорт (инструкция по эксплуатации).	0,41 Мб
Сертификат об утверждении типа средств измерений.	0,22 Мб
