Терморегулятор Термодат-14Е2

Выходные устройства: реле (8 А, 220 В), транзисторный, симисторный или аналоговый выходы.
Транзисторный выход (тип Т) предназначен для плавного управления мощностью трехфазных или однофазных нагревателей с помощью силовых тиристорных блоков типа СБ или ФИУ. При работе с блоками типа СБ прибор обеспечивает управление мощностью по методу равномерного распределения рабочих сетевых периодов. С блоками ФИУ выход Т работает в режиме передачи цифровой информации о выводимой мощности, а блок ФИУ отрабатывает фазоимпульсное управление тиристорами.
Симисторный выход (тип С) предназначен для включения нагрузки до 200 Вт (1 А, 220 В) или для подключения внешнего мощного симистора. Рекомендуем использовать симисторный выход для управления электромагнитным пускателем, вместо обычного реле.
Реле и симисторный выход при ПИД-регулировании работают в широтно-импульсном режиме, период ШИМ от 4 до 600 секунд. Дополнительное реле используется для включения охлаждения, для сигнализации об аварийной ситуации, для сигнализации об окончании шага и всей программы.
Аналоговый выход 0…20 мА предназначен для управления нагревателем или для трансляции величины измеренной температуры. Аналоговый выход гальванически изолирован от входа. Нагрузка 0…500 Ом. Выходное напряжение до 10 В с внешним резистором 500 Ом.
Законы регулирования. Закон регулирования - ПИД. При ПИД-регулировании параметры регулирования настраиваются автоматически. При желании можно перейти на позиционный закон регулирования.

Регулирование по программе. В программном режиме приборы обеспечивают плавное или ступенчатое изменение температуры по программе. Можно задать до 30 программ по 30 шагов в каждой, а также объединить несколько программ для получения одной более длинной. Программа может содержать участки роста (снижения) температуры с нужной скоростью и выдержки при заданной температуре. Скорость изменения температуры 0,1...2500 °С/ч, задаваемый временной интервал на одном шаге программы от 1 минуты до 48 часов.
Сервисные функции. Контроль обрыва датчика, функция защиты холодного нагревателя (плавное нарастание мощности при включении), контроль исправности контура регулирования, ограничение максимальной мощности и другие.

Управление электроприводом задвижки. Трёхпозиционное регулирование. Приборы Термодат-14Е2 могут работать в режиме регулирования температуры с помощью механической задвижки с электроприводом. Закон регулирования - ПИД. Одно реле служит для открытия заслонки, другое - для закрытия (трехпозиционное управление). Метод управления реле - импульсный. Минимальная и максимальная длительность импульсов управления задается пользователем. Учитываются времена выбора люфта привода в прямом и обратном направлении

Термодат-14Е2 с архивной памятью и интерфейсом. Приборы могут быть снабжены интерфейсом для связи с компьютером. Протокол связи Modbus. Прилагаемая компьютерная программа позволяет накапливать результаты измерений, наблюдать и распечатывать графики температуры. Уставки температуры и многие параметры прибора могут быть просмотрены и изменены с компьютера. По интерфейсу RS485 к компьютеру одновременно можно подключить большое число приборов.
Приборы могут быть оборудованы архивной памятью для записи графика температуры. Измеренная температура записывается во встроенную Flash память с привязкой к реальному времени и календарю. Период записи от 1 сек до 1 часа. Архив может быть просмотрен непосредственно на приборе по точкам, а также передан на компьютер по интерфейсу. Объём архива 1 Мбайт (до 500 тысяч записей) обеспечивает непрерывную запись температуры в течение 12 месяцев с интервалом записи 1 минута или в течение 6 суток с интервалом записи 1 секунда. Архив не может быть удален (стерт) оператором. Передача архива на компьютер по интерфейсу RS485.
Прибор имеет двухстрочный алфавитно-цифровой ЖК индикатор, удобное меню на русском языке, облегчающее работу с прибором.

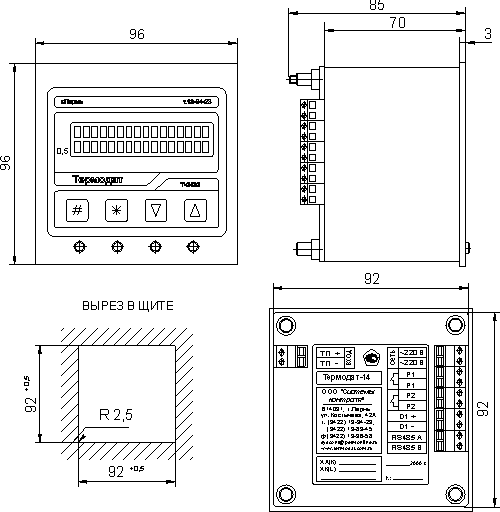

Размеры корпуса 96х96х90.
Питание 220 В. Для моделей с аналоговым выходом расширенный диапазон питания 85…265 В.
Особенности:

• Класс точности 0,25;
• Универсальный вход для работы с термопарами и термосопротивлениями;
• ПИД-регулирование с автоматической настройкой параметров регулирования;
• Два режима работы: (обычный регулятор температуры; регулятор температуры по программе);
• Выходы разных типов - реле, симистор, транзисторный выход, аналоговый выход;
• Возможность управления моторизированной электрозадвижкой по программе;
• Логический (цифровой) вход;
• Аварийная сигнализация пяти типов;
• Интерфейс для связи с компьютером;
• Архивная память для записи графика температуры.

Основные технические характеристики:

Документация

Документ	Размер	Файл
Паспорт (инструкция по эксплуатации).	1,35 Мб
Сертификат об утверждении типа средств измерений.	0,22 Мб
