Терморегулятор Термодат-12К1

Прибор имеет универсальный вход предназначенный для подключения термопар ХА, ХК, ПП и др., термосопротивлений Pt, Cu, или для измерения постоянного напряжения 0...50 мВ или тока 0...20 мА. Диапазон измерения температуры -200...+2500 °С определяется датчиком. Разрешение по температуре 1 °С или 0,1 °С задается пользователем.

Код: 00000560241

дог.

Купить

Прибор имеет три или четыре выхода. Назначение каждого выхода задаёт пользователь. Для управления нагревателем может быть использован любой из выходов, остальные выходы могут служить для включения охлаждения, для таймера, для подачи аварийных сигналов. Наличие большого количества выходов увеличивает универсальность прибора.
Один или два выхода прибора - релейные. Реле рассчитаны на ток до 8 А (∼220 В) на активной нагрузки. Контакты реле защищены RS-цепочками.
Транзисторный выход (тип Т) предназначен для плавного управления мощностью нагревателей с помощью силовых тиристорных блоков СБ, ФИУ, МБТ.
Симисторный выход (тип С, ток до 1 А, ∼220 В) предназначен для включения активной и индуктивной нагрузки, например для включения пускателя.
Закон регулирования - ПИД. При ПИД-регулировании можно запустить автоматическую настройку параметров регулирования. Прибор может управлять как нагревателем так и холодильником. Прибор имеет особый комбинированный режим - управление нагревом и охлаждением в одном устройстве. При желании можно перейти на позиционный закон регулирования.
Прибор имеет две строки по четыре светодиодных индикатора. Верхняя строка служит для индикации измеренной температуры, нижняя - для индикации уставки. Одиночные светодиоды отображают состояние выходов, включение нагревателя, холодильника, аварийной сигнализации, таймера.
Питание приборов ∼220 В.
Особенности:

Быстрая настройка прибора - режим "мастер настройки";
Три типа доступа к параметрам и настройкам, включая полный запрет на изменение параметров;
Доступно ручное управление мощностью, подаваемой на нагреватель;
Ограничение максимальной и минимальной мощности;
Ограничение диапазона изменения температурной уставки;
Два вида таймера;
Пять режимов работы аварийной сигнализации;
Возможность блокировки аварийной сигнализации, в момент начального разогрева объекта;
Контроль обрыва датчика;
Функция защиты холодного нагревателя (плавное нарастание мощности при включении);
Контроль исправности контура регулирования по отсутствию теплового отклика при изменении мощности;
Фильтрация входных данных.

Основные технические характеристики:

Параметры	Значение
Входы для работы с термопарами	ХА; ХК; ПП; ЖК; МК; ВР; НН; ПР
Входы для работы с термосопротивлениями	Pt, Cu, Ni (50 Ом, 100 Ом)
Диапазон измеряемых температур (определяется типом термодатчика)	-200...+2500 °C
Разрешение	1 °С или 0,1 °С
Класс точности	0,25
Входы для измерения постоянного напряжения	0...50 мВ
Входы для измерения постоянного тока	0...20 мА; 20...0 мА
Выход релейный (обозначается «выход Р»)	8А, ~220В
Выход транзисторный	12…20 В постоянный ток, до 20 мА
Регулирование:	пропорционально - интегрально-дифференциальный (ПИД) закон регулирования; позиционный закон регулирования; режим работы нагрев/охлаждение. Комбинированный - нагрев/охлаждение; функция автонастройки коэффициентов ПИД регулирования; ограничение максимальной и минимальной мощности.
Сервисные функции:	контроль обрыва датчика температуры; защита холодного нагревателя (реализуется только на «Т» выходе); аварийная сигнализация; ограничение скорости нагрева и охлаждения; возможность ограничения максимальной мощности нагревателя; контроль обрыва контура нагревателя; цифровой фильтр.
Таймер:	запуск таймера оператором; запуск таймера по достижению порога по температуре; диапазон от 1 секунды до 100 часов.
Интерфейс	RS485
Индикатор	светодиодные индикаторы красного цвета, по заказу – зелёные

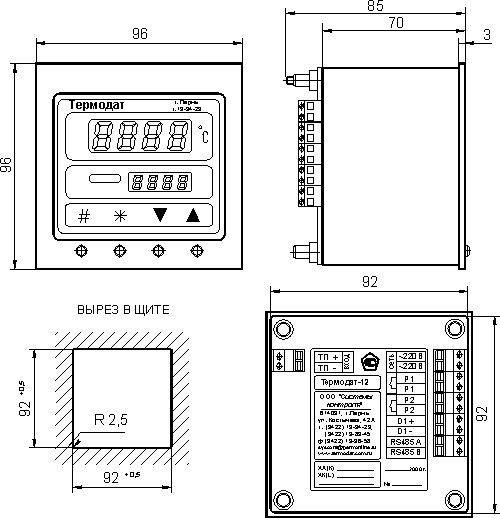

Габаритные размеры, мм	96х96х82
Питание	~220 В; 50 Гц (24 В по заказу)

Документация

Документ	Размер	Файл
Сертификат об утверждении типа средств измерений.	0,22 Мб
