Прибор САУ-М7Е предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких или сыпучих веществ в различного рода резервуарах, емкостях, контейнерах и т. п.
Код: 00000576112
дог.
Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.
Элементы индикации и управления:
На печатной плате под передней панелью расположены 4 коммутирующих устройства: К1, К2, К3, К4 — для изменения следующих параметров путем перестановки перемычек:
- К1 - режим работы сигнализации «авария»;
- К2 - режим (алгоритм) работы регулятора уровня;
- К3 - уровень опорного сигнала входных компараторов при работе с кондуктометрическими датчиками;
- К4 - блокировка кнопок «пуск», «стоп».
Используется для:
- Контроля уровня жидких и сыпучих материалов в резервуаре;
- Осушения или поддержания уровня в отопительных котлах;
- Осушения или поддержания уровня в водонапорных башнях;
- Опустошения или поддержания уровня в зернохранилищах.
Особенности:
- Контроль уровня жидких или сыпучих материалов по трем датчикам;
- Подключение датчиков уровня широкого спектра;
- Работа в режиме заполнения или опорожнения резервуара;
- Ручной или автоматический режим управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.);
- Сигнализация об аварийном переполнении или осушении резервуара;
- Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.).
Основные технические характеристики:
Параметры |
Значение |
| Номинальное напряжение питания прибора. | 220 В частотой 50 Гц |
| Допустимые отклонения напряжения питания от номинального значения. | -15...+10 % |
| Количество каналов контроля уровня. | 3 |
| Типы датчиков. | кондуктометрические; активные с выходными ключами n-p-n-типа; механические контактные устройства. |
Источник питания активных датчиков:
|
|
| Количество встроенных выходных реле. | 2 |
| Допустимый ток нагрузки, коммутируемый контактами встроенного реле. | не более 8 А при напряжении 220 В 50 Гц (cos φ ≥ 0,4) |
| Сопротивление жидкости, вызывающее срабатывание канала контроля. | не более 500 кОм |
Габаритные размеры и степень защиты корпуса:
|
|
Документация
| Документ | Размер | Файл |
| Паспорт (инструкция по эксплуатации). | 0,37 Мб |  |

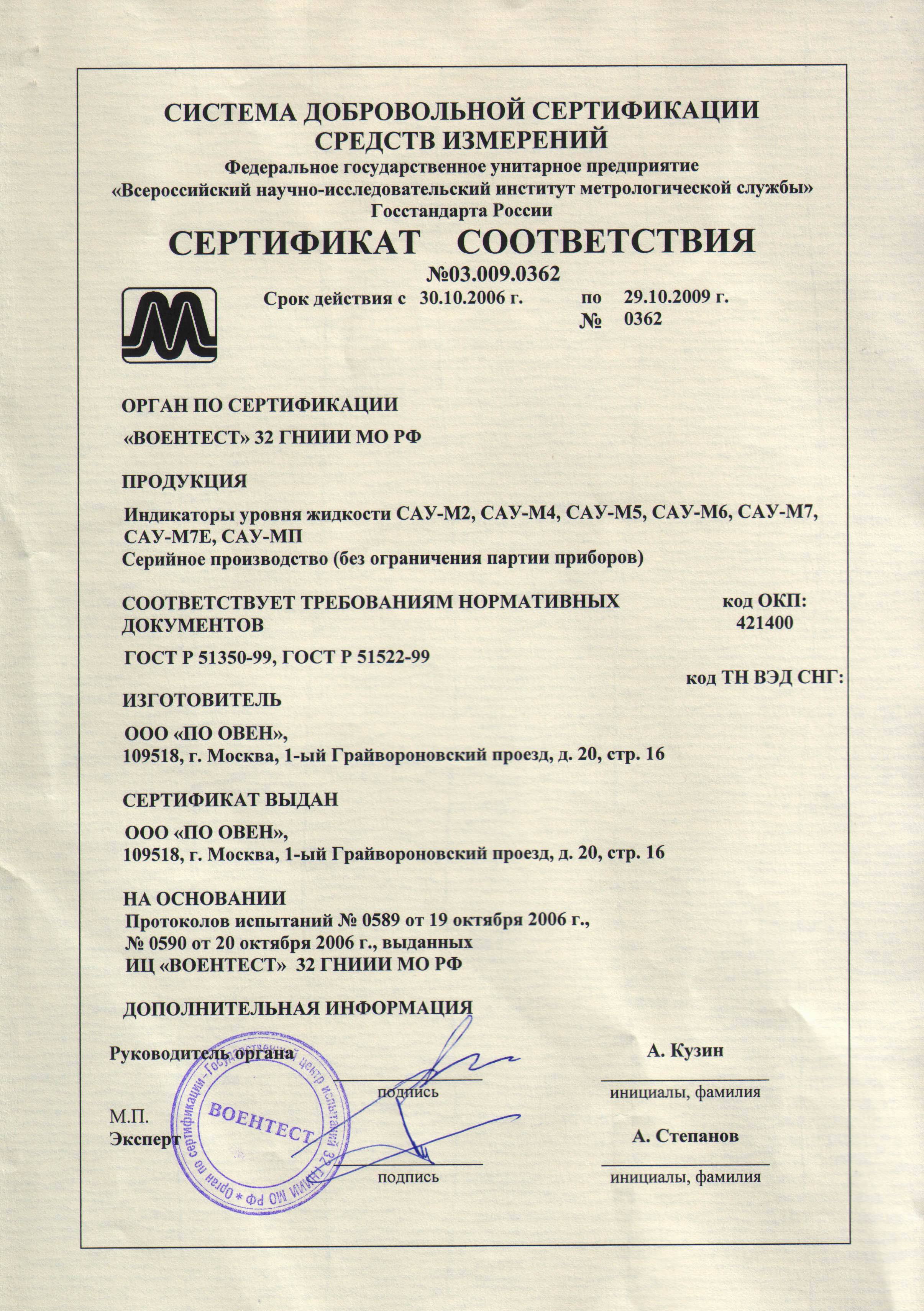

| Сертификат соответствия. |
0,91 Мб |
 |
